Quadro de Comando Universal para Piscinas – WORLD POOL

Solução pronta, bonita, segura e de excelente custo / benefício para reduzir tempo de instalação, garantir segurança elétrica, automatizar a filtragem e manter a segurança dos usuários de Piscinas.

Descrição: Quadro Elétrico para Piscinas fácil de instalar, seguro, com timer e de baixo custo com as seguintes características:

• Para rede de 220VAC
• Com proteção p/ descarga elétrica (DPS),
• Com proteção Humana / Choque (DR)
• Com disjuntores para ligar e desligar as saídas e proteger contra curto circuito
• Timer para programar e controlar a filtragem diária para bombas até 1 CV
• Saída para bomba de filtragem até 1 CV através de Disjuntor de 10A e Timer
• Saída Auxiliar até 2CV para Hidro, Cascata, Iluminação etc. através de Disjuntor de 20A

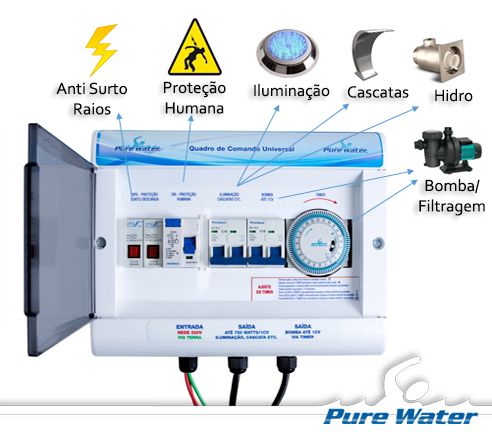

Informações técnicas básicas ( ref. a figura )

1. Entrada para rede 220VAC através de par de fios 2,5
2. Fio de 2,5 mm para ligar à terra da instalação
3. DPS Duplo - Dispositivo anti-surto (descarga Elétrica) atua a partir de 275VAC
4. DR Bipolar - Disposto para proteção Humana atua com 0,03A (30mA)
5. Timer Eletromecânico cíclico de 24Hs com capacidade de 1CV
6. Disjuntor de 10A curva C p/ proteção de curto circuito na Saída para Bomba de Filtragem até 1CV
7. Disjuntor de 20A curva C p/ proteção de curto na saída auxiliar p/ Hidro, Cascata, etc. até 2CV
8. Saída para Bomba de Filtragem até 1CV através de cabo PP 1,5 mm
9. Saída Auxiliar para Hidro, Cascata, Iluminação até 2CV através de cabo PP1,5 mm
